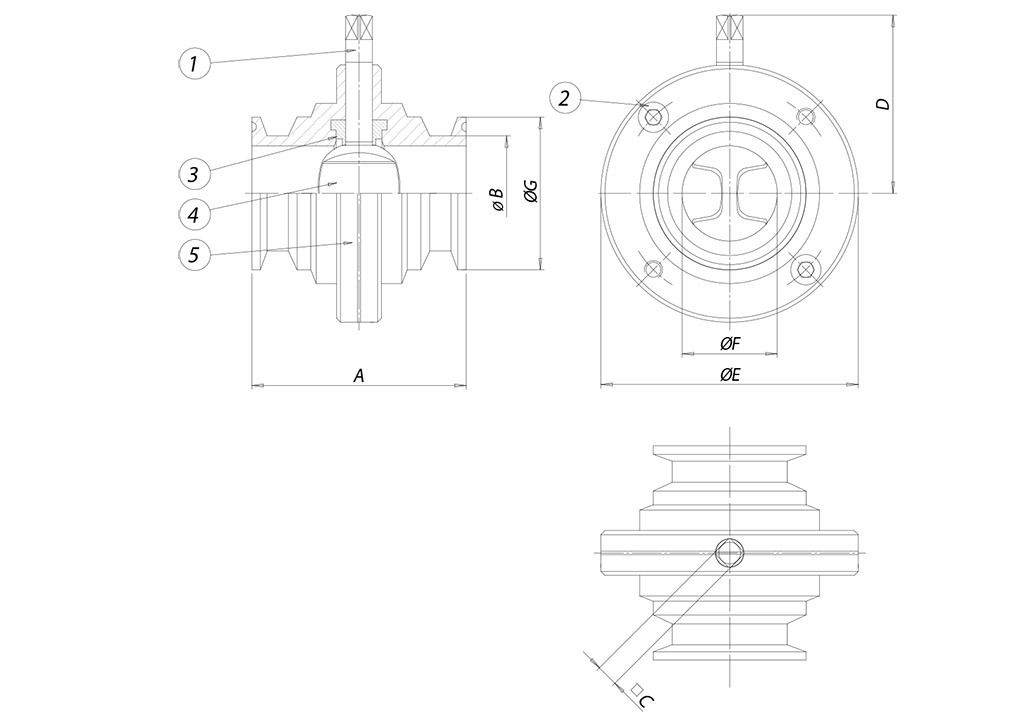

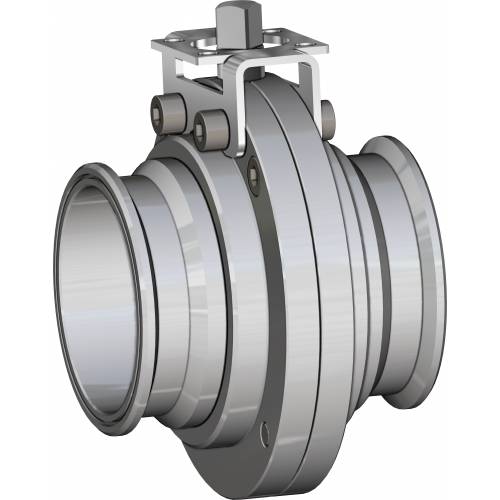

蝶形阀铸铁 其他蝶形阀 下载 总目录 下载 执行器附件目录 解码MAGNUM & THOR 配置您的产品 下载不同格式的2D和3D文件 下载 下载销售条款 宏 蝶形阀 小类 其他蝶形阀 ITEM 4942通道夹具蝶阀 配置 动力 申请详细信息 打印页面 下载目录 其他蝶形阀 特性 特性 物料 图表和起动扭矩 标准配置：- 完全采用304不锈钢（490-492-493系列)或316L不锈钢（494系列）制造的阀门。- 阀门适用于需要特定卫生条件的领域。- 使用温度：0℃~+150℃- 使用压力：PN6• 截止流体：食品用。- 接口：DIN/ISO 228/1标准气体用螺纹母头；DIN 11851标准螺纹接口；焊接接头符合DIN 11850-1标准;夹具接合 BS 4825 (DIN 32676-系列C) -外表面处理：亮光选装配置：- SMS 1146螺纹接口- MACON螺纹接口- 夹具接合 DIN 32676 系列A- 夹具接合 ISO 2852- 有关其他应用领域，请联络我司的销售部门 ITEM 494 夹具接合型 BS 4825 (DIN 32676 C系列) 尺寸规格夹具尺寸 [inch]AØB□CDøEøFøG1"6825,49587922,150,41"1/27638,19638534,850,42"8050,897110547,5642"1/28263,597611360,277,43"8276,198112572,890,94"88101,61110015797,6118,8 夹具接合 BS 4825(DIN 32676-系列C) 材质1阀杆316L 不锈钢1.4401UNI X5CrNiMo 17 122固定螺栓316L 不锈钢1.4401UNI X5CrNiMo 17 123*内密封件硅料4蝶板CF3M1.4401UNI X5CrNiMo 17 125末端316L S.S.1.4401UNI X5CrNiMo 17 126**Clamp seal硅料* Main seat spare part** Components of complete spare part 起动扭矩(Nm) 尺寸 DN 251"DN 32 1"1/4DN 40 1"1/2DN 502"DN 65 2"1/2DN 803"DN 1004"PN 6 bar791518294365扭矩值可能因温度和流体类型的影响而出现变化。纳入考虑的安全因子为1.4。在频繁开闭的循环条件下，操纵扭矩可能会略低于初始扭矩。后文中列示的执行器/阀门装配以平均温度下截止洁净的液体或气体时为准。欲了解详情或其他应用方式，请联络我司的技术部门。 配置 驾驶 选择搜索参数 -- 驾驶 -- 自由轴 手柄 ON-OFF电动执行器 DA双效气动执行器 SR单效气动执行器 搜索文章
