MAGNUM Wafer 碳钢球阀 PN 16-40 ANSI 150-300

宏球阀

小类 MAGNUM

子类 MAGNUM Wafer

家族 MAGNUM Wafer PN 16-40 ANSI 150-300

配置动力

申请详细信息

打印页面

下载目录 MAGNUM WAFER

产品代码解码

MAGNUM Wafer 碳钢球阀 PN 16-40 ANSI 150-300 - 优点 -

1.防静电装置(球体、阀杆和阀体间存在常电)
此装置可以避免在易燃和/或易爆环境中静电荷的聚集
阀门在整个寿命周期中的接触安全均具有保障

2.双抗磨环
借助更低的扭矩即可操纵阀门；
相较于单环装置，双环的磨损在运行中更低

3.3组密封件组成的V形密封套件和+O形圈
达到较高的循环次数后，仍能保证完美的密封性

4.阀杆密封件上的碟型弹簧
封堵因轴的半周旋转磨损而形成的间隙，避免内容物外泄；
确保雪佛龙密封套件(V形)保持紧致，避免在温差显著的环境中出现内容物外泄。

5.石墨弹性密封件可选装
确保外端密封性不受阀门所在环境的温差影响

得益于粗加工至细加工的单一定位，实现更高的轴向对齐精度
更佳的阀门寿命
更小的操纵扭矩

依照执行标准，采用NACE规范认证材料打造的碳钢阀体
更佳的耐腐蚀性保障
更强的材料韧性

在OMAL自有设施内完成全部生产流程
对加工各个阶段的最佳管控
按照客户的需求可快速供货

“Fire Safe”认证
阀门在火灾环境下的密封性保障

ATEX认证
可安装于潜在易爆的环境内

“TA LUFT排放泄漏”认证
更高的阀杆外端密封性保障

PED认证
完全符合欧盟有关加压装置的安全条例

最高达SIL3等级的认证
更高的运行安全等级

标准配置
• 全包裹式浮动球体，全通径
• Modified PTFE密封软座
• 法兰接口标准：EN 1092-1；ASME B16.5
• 使用温度请查阅压力/温度图表
• 压力等级：PN16-40；ANSI 150-300
• 密封等级：EN12266-1 A级
• 截止流体：空气、水、天然气、石油和石化产品。
• EN12266-2 防静电装置
• 阀杆密封：Modified PTFE材质多层V形密封套件
• 阀杆额外密封件为FKM材质的O形圈
• 防喷溅阀杆
• 适用于ISO5211执行器的孔位设计
• 封闭角度>7°
• 表面抛光处理
选装执行
• LF2型可在-40℃环境下运行，有关其他法兰接口类型的详情，请联络我司的销售部门
• 加热套。
• 密封件材质：玻璃填料PTFE(PTFE-GF)，碳石墨填料PTFE(PTFE-CF)。有关其他类型的材料，请联络我司的销售部门
• 单向运行+球体压力补偿孔
• 不锈钢手柄；不锈钢螺母和阀杆弹簧。有关标准之外的材质（阀体/球体/阀杆），请联络我司的销售部门
• 表面处理：镀锌、环氧树脂涂装（有关其他处理方式，请联络我司的销售部门）。
• 可选装ATEX标识和认证

认证
• 符合欧盟《2014/68/UE》加压装置条例。
• 挥发性排放标准ISO 15848 (ISO FE BH-C03-SSA 0)。
• TA-LUFT VDI 2440。
• 防火安全：ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010。
• 安全等级最高可达SIL 3，符合IEC 61508的规定。
• 符合欧盟《2014/34/UE》ATEX防爆条例，可选装ATEX认证型号。

设计准则
• 阀体厚度满足：ASME B16.34, ASME VIII div.1, EN 12516。
• 材质和评级满足ANSI标准阀门的ASME B16.34规范，PN标准阀门满足EN 12516规范

MAGNUM Wafer 碳钢球阀 PN 16-40 ANSI 150-300 - 尺寸 -

尺寸规格
尺寸		∅E	L	B	C	SO	∅M	∅N	F/T	H	Y	尺寸
DN [mm]	[inch]	∅E	L	B	C	SO	∅M	∅N	F/T	H	Y	尺寸
DN 15	1/2"	13	36	52	10	F03	36	M5	10/6	71	140	KLV58004
DN 20	3/4"	19	39	55	10	F03	36	M5	10/6	73	140	KLV58004
DN 25	1"	25	43	68	15	F04	42	M5	12/8	87	150	KLV58006
DN 32	1" 1/4	32	51 o 54	73	15	F04	42	M5	12/8	91	150	KLV58006
DN 40	1" 1/2	38	63	93	21	F05	50	M6	16/10	108	275	KLV58008
DN 50	2"	51	83	102	21	F05	50	M6	16/10	118	275	KLV58008
DN 65	2" 1/2	64	107	130,5	28	F07	70	M8	22/14	143	350	KLV58010
DN 80	3"	76	120	137,5	28	F07	70	M8	22/14	150	350	KLV58010
DN 100	4"	95	152	166	35	F10	102	M10	30/18	192	450	KLV58012

除51mm面对面的DN32之外，所有阀门均为内球包裹式。

-PN- 尺寸规格
尺寸		PN	A	∅G	∅R	S	∅H	密封套件	∅I	P	L	Kg. (X)	Kg. (XX)	密封套件
DN [mm]	[inch]	PN	A	∅G	∅R	S	∅H	密封套件	∅I	P	L	Kg. (X)	Kg. (XX)	密封套件
DN 15	1/2"	PN 16-40	32	90	45	1	65	4	M12	14	36	1,4	-	KGBV480040
DN 20	3/4"	PN 16-40	35	100	58	2	75	4	M12	14	39	1,8	-	KGBV480050
DN 25	1"	PN 16-40	42	110	68	2	85	4	M12	16	43	2,5	-	KGBV480060
DN 32	1" 1/4	PN 16-40	47	130	78	2	100	4	M16	20	51*	4,0	-	KGBV480070
DN 32	1" 1/4	PN 16-40	47	130	78	2	100	4	M16	20	54	4,3	-	KGBV480070
DN 40	1" 1/2	PN 16-40	58	140	88	3	110	4	M16	20	63	5,9	-	KGBV480080
DN 50	2"	PN 16-40	67	150	102	3	125	4	M16	20	83	8,9	6,3	KGBV480090
DN 65	2" 1/2	PN16	83	178	122	3	145	4	M16	20	107	16,2	9,7	KGBV480100
DN 65	2" 1/2	PN 25-40	83	178	122	3	145	8	M16	20	107	16,1	-	KGBV480100
DN80	3"	PN 16-40	90	190	138	3	160	8	M16	20	120	20,0	12,5	KGBV480110
DN 100	4"	PN16	101	220	160	3	180	8	M16	20	152	34,0	20,3	KGBV480120
DN 100	4"	PN 25-40	105	235	162	3	190	8	M20	25	152	39,1	-	KGBV480120

-ANSI-尺寸规格
尺寸		ANSI	A	∅G	∅R	S	∅H	密封套件	∅I	P	L	Kg. (X)	密封套件
DN [mm]	[inch]	ANSI	A	∅G	∅R	S	∅H	密封套件	∅I	P	L	Kg. (X)	密封套件
DN 15	1/2"	ANSI 150	32	90	45	1	60,5	4	1/2”UNC	14	36	1,4	KGBV480040
DN 15	1/2"	ANSI 300	34	90	45	1	66,5	4	1/2”UNC	14	36	1,4	KGBV480040
DN 20	3/4"	ANSI 150	35	100	52	1,6	69,8	4	1/2”UNC	14	39	1,8	KGBV480050
DN 20	3/4"	ANSI 300	40	110	52	1,6	82,6	4	5/8”UNC	15	39	2,1	KGBV480050
DN 25	1"	ANSI 150	42	110	60	1,6	79,2	4	1/2”UNC	16	43	2,5	KGBV480060
DN 25	1"	ANSI 300	45	118	60	1,6	88,9	4	5/8”UNC	16	43	2,9	KGBV480060
DN 32	1" 1/4	ANSI 150	47	118	72	1,6	88,9	4	1/2”UNC	20	54	3,8	KGBV480070
DN 32	1" 1/4	ANSI 300	47	130	72	1,6	98,6	4	5/8”UNC	20	54	4,3	KGBV480070
DN 40	1" 1/2	ANSI 150	58	127	82	1,6	98,6	4	1/2”UNC	20	63	5,1	KGBV480080
DN 40	1" 1/2	ANSI 300	58	150	82	1,6	114,3	4	3/4”UNC	25	63	7,0	KGBV480080
DN 50	2"	ANSI 150	67	150	102	1,6	120,6	4	5/8”UNC	20	83	9,1	KGBV480090
DN 50	2"	ANSI 300	73	160	102	1,6	127,0	8	5/8”UNC	20	83	10,4	KGBV480090
DN 65	2" 1/2	ANSI 150	83	178	122	1,6	139,7	4	5/8”UNC	20	107	16,4	KGBV480100
DN 65	2" 1/2	ANSI 300	89	190	122	1,6	149,4	8	3/4”UNC	25	107	18,6	KGBV480100
DN 80	3"	ANSI 150	90	190	135	1,6	152,4	4	5/8”UNC	20	120	20,4	KGBV480110
DN 80	3"	ANSI 300	96	205	138	1,6	168,1	8	3/4”UNC	25	120	24,0	KGBV480110
DN 100	4"	ANSI 150	101	220	160	1,6	190,5	8	5/8”UNC	20	152	34,0	KGBV480120
DN 100	4"	ANSI 300	115	250	160	1,6	200,2	8	3/4”UNC	25	152	46,4	KGBV480120

*半包裹式球体

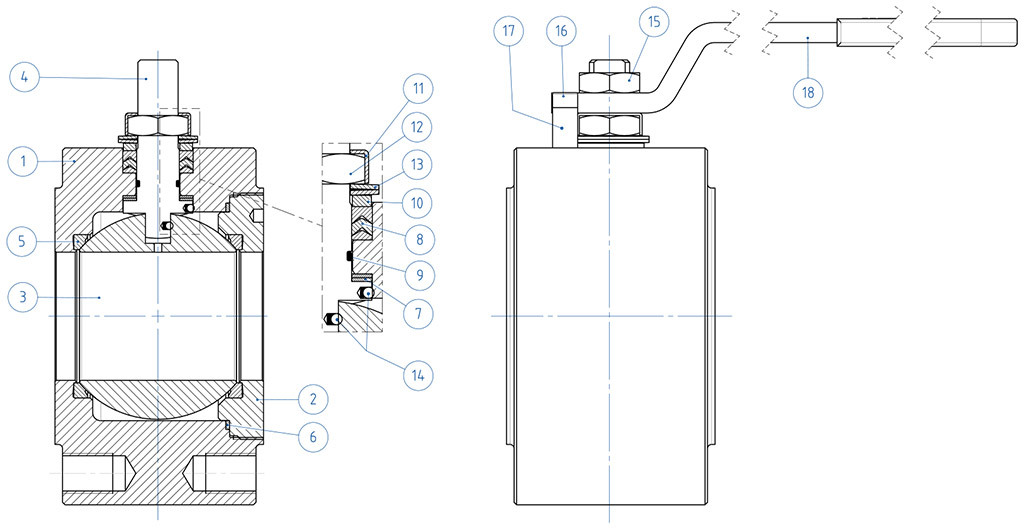

MAGNUM Wafer 碳钢球阀 PN 16-40 ANSI 150-300 - 物料 -

N°	介绍	A105 碳钢	A350 LF2 碳钢
1	阀体	ASTM A105	ASTM A350 LF2
2	环型螺母	ASTM A105	ASTM A350 LF2
3	球体	ASTM A351 CF8(*) (1.4308/Gx5CrNi19-10)
4	阀杆	ASTM A182F6A/A479 Tp.410 (**)
5*	阀座	Modified PTFE (.)
6*	阀体环型螺母密封垫	Modified PTFE (.)
7*	阀杆下密封件	Modified PTFE (.)
8*	V形密封套件	Modified PTFE (.)
9*	内杆O形圈	FKM (.)
10	密封顶环	镀锌碳钢 (x)
11	螺母锁片	304 不锈钢
12	内杆螺母	镀锌碳钢 (x)
13	碟型弹簧	镀锌碳钢 (xx)
14	防静电装置	316 不锈钢
15	锁止螺母	镀锌碳钢 (x)
16	止动螺栓	A2-70 (304 不锈钢)
17	限位杆	镀锌碳钢 (x)
18	手柄	Fe37 镀锌 (x)
* 密封套件的组件

可选装型号：

(*): A351 CF8M
(**): A564 TP.630(17-4PH)
(x): 304不锈钢
(xx): 301不锈钢

(.): 可选装的其他材料

碳钢阀体阀门的压力/温度图表

不锈钢阀体阀门的压力/温度图表

流量/压力损失图表和公称系数Kv

流量系数Kv的数值等于压降为1 bar时的流量值（单位为m3/h，水温为15℃）。

*TFM-1600密封座和水（）作为截止液体条件下的起动扭矩(Nm)**
尺寸	DN 15	DN 20	DN 25	DN 32	DN 40	DN 50	DN 65	DN 80	DN 100
0 bar
PN16 bar	8	13	18	27	37	61	80	120	215
PN25 bar	9,5	15	20	29	40	67	95	130	230
PN40 bar	11	17	21	31	41	75	110	165	280
ANSI 150-20 bar	9	14	19	28	38	65	90	128	220
ANSI 300-50 bar	12	19	21	32	42	80	120	170	290

(*)：若截止液体为脱脂液和/或包含特定颗粒物的液体，则操纵扭矩应高于图表中的数值
以Nm为单位的扭矩值可能在温度和液体类型的作用下发生变化。纳入考虑的安全因子为1.4。在频繁开闭的循环条件下，操纵扭矩可能会略低于初始扭矩。

确定气动执行器的尺寸时考虑的最低供应压力为5.6 Barg。

手柄专用外杆延长套

材质
组件编号.	介绍	材质
1	延长套	AISI304不锈钢
2	传动轴	AISI 430 F
3	衬套	DELRIN
4	O形圈	NBR
5	手柄	Fe37 镀锌(*)
6	螺母	镀锌碳钢(*)
7	手柄止动杆	镀锌碳钢(*)
8	止动杆螺栓	A2-70
9	定距片	PTFE 碳填充

(*): 可选配304不锈钢

尺寸规格
ISO标准阀门	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	8,5	70	8,5	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

注意：延长套的代码取决于驱动类型和阀门接头；请在下订单时询问细节。

执行器专用外杆延长套

材质
组件编号.	介绍	材质
1	延长套	ASTM A351 CF8M
2	传动轴	AISI 430 F
3	衬套	DELRIN
4	O形圈	丁腈橡胶

注意：延长套的代码取决于驱动类型和阀门接头；请在下订单时询问细节

手柄专用焊接外杆延长套

材质
组件编号.	介绍	材质
1	延长套	304 s.s.
2	传动轴	AISI 430 F
3	衬套	DELRIN
4	O形圈	NBR
5	手柄	Fe 37 镀锌碳钢 (*)
6	螺母	镀锌碳钢(*)
7	手柄止动杆	镀锌碳钢(*)
8	止动杆螺栓	A2-70
9	止动杆螺母	A2-70 (**)
10	定距片	PTFE 碳填充

(*)：可选配304不锈钢
(**): 未存在于ISO F04接头的阀门

尺寸规格
ISO标准阀门	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	9	70	9	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

注意：延长套的代码取决于驱动类型和阀门接头；请在下订单时询问细节。

执行器专用外杆延长套

材质
组件编号.	介绍	材质
1	延长套	304 S.S.
2	传动轴	AISI 430 F
3	衬套	DELRIN
4	O形圈	NBR

注：延长套的代码取决于驱动类型和阀门接头；请在下订单时询问细节

配备额外密封件的延长套

材质
组件编号	介绍	材质
1	延长套	304 s.s
2	传动轴	AA564 TP.630 (17-4ph)
3	抗磨环	TFM1600
4	O形圈	FKM
5	V形密封套件	TFM1600
6	密封顶环	304 s.s
7	碟型弹簧	50CrV4 镀锌
8	内杆螺母	UNI 3740-1 6S 镀锌
9	螺母锁片	304 s.s
10	密封件	天然石墨

尺寸规格
ISO标准阀门	ØA	ØB	ØM	ØN	F/T	C	D
F03	36	5,5	36	M5	10/6	20	10,2
F04	42	5,5	42	M5	12/8	26	15,1
F05	50	6,5	50	M6	16/10	35	21,2
F07	70	8,5	70	M8	22/14	47,5	28,4
F10	102	10,5	102	M10	30/18	61	35,2
