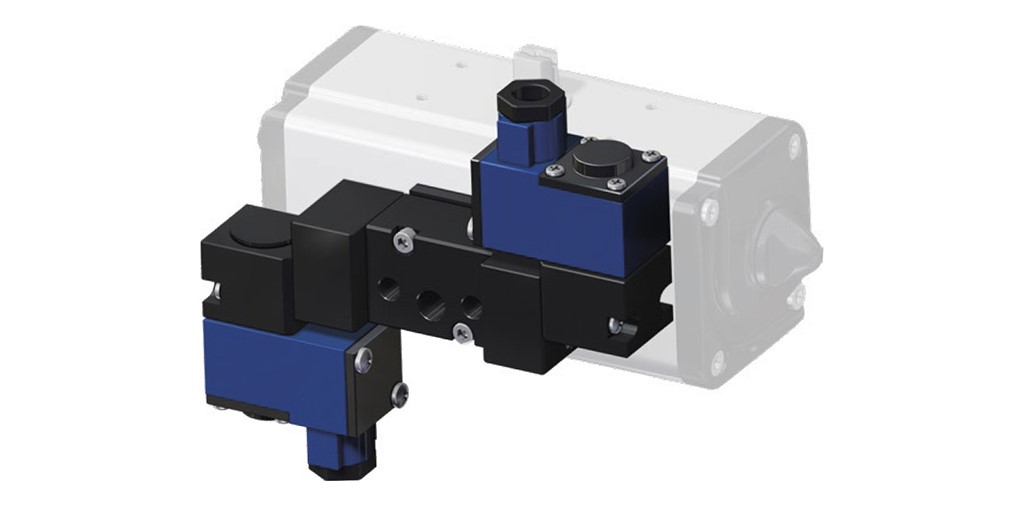

3/2 - 5/2 NAMUR 电磁阀配CNOMO 线圈 ATEX

单线圈示例(单稳态)

双线圈示例(双稳态)

主要特性
- 3/2 - 5/2 NAMUR 单稳态或双稳态电磁阀配CNOMO 线圈接口
- 预置电磁阀用于在5/2 和3/2 运行规格之间做出选择，通过使用2 种不同的电磁阀连接板实现。
- 3/2 规格中集成空气再循环系统（ETS）。
- 连接器防护等级：IP65
- 流量：675 l/min.@6bar Δp 1bar
- 气源连接：供气：1/4"；排气：1/8"-ISO 228
- 螺旋式双稳态控制
- 工作压力：3~10bar
- 环境温度：-20℃~60℃

材质
- 本体和旋塞：DURAL 阳极防腐铝；可选配AISI316 不锈钢
- 梭芯：PTFE 浸润阳极防腐铝
- 密封件：丁腈橡胶
- 弹簧：不锈钢
- 螺栓：不锈钢
- 玻璃填料（30%）66 尼龙材质3/2-5/2 转换板

认证
- 线圈ATEX 认证
- EC 认证需另行申请
- 其他选装配置
- 至高SIL2级别认证
- 基于3/2的认证至高达到SIL3

ExNA IIC T4
ATEX ER85 - ER86 - ER8187 电磁阀CNOMO 线圈

主要特性
- 吸收功率：2.4W (DC) 5VA(最高10VA)(AC)
- 供电电压公差：±10%
- 效率(占空因数)：100%
- 防护等级：IP65
- 电力连接：PG 9 (M20x1.5 选配)
- 适用温度：-20℃~+60℃

材质
- 本体：涂漆轻质合金(可选配涂漆不锈钢)
- 线圈：H 级漆包铜

认证
- ATEX ExNA IIC T4

主要特性
- 吸收功率：最高0.4W
- 供电电压公差：±10%
- 效率(占空因数)：100%
- 防护等级：IP65
- 电力连接：PG 9 (M20x1.5 选配)
- 环境温度：-20℃~+55℃

材质
- 本体：涂漆轻质合金
- 线圈：H 级漆包铜

认证
- ATEX II 1 GD Ex ia IIC T6
- 可选配IECEX，NEPSI；FM 适用于美国和加拿大。

* 针对ATEX Exia，必须在线圈上装配带有安全装置的格栅，相关附件未随附。

主要特性
- 吸收功率：9.5VA(AC) 1.3W(24V DC)
- 供电电压公差：±10%
- 效率(占空因数)：100%
- 防护等级：IP66
- 电力连接：M20x1.5(可选配1/2"NPT)
- 环境温度：-20℃~+55℃

材质
- 本体：涂漆不锈钢
- 线圈：H 级漆包铜

认证
- ATEX II2GD Exd IIC T4 - T6
- 可选配IEC Ex, NEPSI, EAC CU-TR
