OMAL S.p.A.

宏气动阀

小类 VIP EVO

配置动力

打印页面

1.精心的几何设计，将负荷损失降至最低。
经过对内部通道的流体动力学研究，旨在将流量效率最大化。

2.单件产品集成执行器和阀门。
相较于外接执行器阀门，单件产品的尺寸更小。

3.化学镀镍活塞(20~25μm)
更佳的抗腐蚀性能。
得益于表面硬度的增强(400-550 Hv)，密封件的磨损度更低。

4.唇形密封件。
相较于O形圈，密封件的磨损度更低。

5.唇形密封件损失检验孔。
通过检验孔，可以检查唇形密封件是否存在泄露现象，避免截止流体逆流至供气设施。

6.支撑密封件的阀座架。
可与化学品相容的316L材质阀座架。

各类密封件。
根据已装配的密封件类型（EPDM、NBR、FKM），可与大部分流体相容。

集成式传感器装配座
阀门位置传感器可安装在出入口两侧，优化产品尺寸。

无外部机动组件。
不会因机动组件造成人身伤害。
可便捷地安装在任意位置。

长效寿命保障。
寿命10倍于球阀，降低维保费用。

在OMAL自有设施内完成全部生产流程。
在OMAL自有设施内完成全部生产流程。

耗气量更低。
耗气量较单效执行器驱动的阀门节约至少70%，因此可以有效降低压缩机负荷，或使用尺寸更小的压缩机。

ATEX认证
可安装于潜在易爆的环境内。

PED认证
完全符合欧盟有关加压装置的安全条例。

最高SIL3认证
更高的运行安全水平。

常规参数：
• 分为双效“DA”和单效“SR”（常开或常闭）两类型号，尺寸介于3/8"至2"。
• 单向流通。
• 指定方向最高压力40 bar (580 psi)。
• GAS EN 10226-1 Rp (Ex ISO 7/1)螺纹接口 - DIN 2999；NPT。
• 螺纹控制流体链接(可根据基座选装NAMUR)。
• 通过对内部流体动力进行优化，将压力流失降至最低。
• 可在任何装配位置（水平、垂直、倾斜）运转。
• PTFE主密封件 + 玻璃填料。
• 唇形密封件和O形圈：
- NBR：兼容空气、天然气、油、水等；
- FKM：多数流体兼容性极佳。建议用于蒸汽领域；
- EPDM：热水和蒸汽兼容性极佳。不兼容矿物产品（油类、脂类等）。
• 通过擒纵外置磁力感应限位开关（选装），即可控制阀门的打开和闭合。预采购内置磁力装置的VIP EVO产品，需在下达订单时明确告知。
• 根据IEC 60534-4标准(ANSI-FCI 70-2 VI 级)，泄漏率为VI级。
• 符合欧盟《2014/68/UE》加压装置条例。
• 选装ATEX防爆（2014/34/UE）配置请在下订单时咨询。
• 真空密封件：泄露率<5·10^-5 mbar·l/s (全年室温条件下的气体数值低于2g)。

控制流：
• 免润滑过滤压缩气体；满足UNI EN 15714-3:2009标准。
• 需要润滑时，请使用与密封件材质相兼容的油料。
• 压力控制：
- 双效：最低3bar(44 psi)；最高8.5bar(123 psi)。
- 单效常闭：最低4bar(58 psi)；最高8.5bar(123 psi)。
- 单效常开：最低4.5bar(65 psi)；最高8.5bar(123 psi)。

截止流体：
• 压力：最高40bar (580 psi)，具体参见参数图表。
• 温度：
- NBR (also version with magnet): from -20°C (-4°F) a +80°C (176°F)
- EPDM and FKM without magnet: from -20°C (-4°F) a +150°C (302°F)
- EPDM and FKM with magnet: from -20°C (-4°F) a +90°C (194°F)

VIP EVO PN40 / 580 psi

尺寸[公制]
DN 公称直径	mm	10	15	20	25	32	40	50
D 螺纹	气体 / NPT 3	3/8”	1/2”	3/4”	1”	1”1/4	1”1/2	2”
通径	mm	10,5	16	20,8	26,6	33,5	41	51
A	mm	63	73,5	85,5	94	110	123,5	134
B	mm	56	66	78,5	86	103	115,5	123,5
L	mm	120	134,5	154	159	185	211	228
ch. E	mm	22	27	34	41	50	60	70
C	mm	35,5	40,5	47	51	60	66	72,5
“DA”双效 - 气量	dm³/cycle	0,024	0,039	0,074	0,082	0,15	0,22	0,25
“SR”单效 - 气量	dm³/cycle	0,011	0,021	0,034	0,037	0,07	0,10	0,13
“DA”双效 - 重量	Kg	1,1	1,7	2,5	3	4,7	7,2	8
SR”单效 - 重量	Kg	1,15	1,8	2,6	3,1	4,9	7,5	8,3
驱动时间	ms	25/40	30/55	40/60	45/70	50/80	70/120	100/160

尺寸[英制]
D 螺纹	气体 / NPT	3/8”	1/2”	3/4”	1”	1”1/4	1”1/2	2”
通径	in	0,41	0,63	0,82	1,05	1,32	1,61	2,01
A	in	2,48	2,89	3,37	3,70	4,33	4,86	5,28
B	in	2,20	2,60	3,09	3,39	4,06	4,55	4,86
L	in	4,72	5,30	6,06	6,26	7,28	8,31	8,98
ch. E	in	0,87	1,06	1,34	1,61	1,97	2,36	2,76
C	in	1,40	1,59	1,85	2,01	2,36	2,60	2,85
"DA”双效 - 气量	in³/cycle	1,46	2,38	4,52	5,00	9,15	13,43	15,26
“SR”单效 - 气量	in³/cycle	0,67	1,28	2,07	2,26	4,27	6,10	7,93
“DA”双效 - 重量	lb	2,43	3,75	5,51	6,61	10,36	15,87	17,64
“SR”单效 - 重量	lb	2,54	3,97	5,73	6,83	10,80	16,53	18,30
驱动时间	ms	25/40	30/55	40/60	45/70	50/80	70/120	100/160

VIP EVO PN40 / 580 psi

材质
位置	介绍	数量	材质	表面处理
1	执行器驱动气筒	1	铝	黑色阳极防腐
2	输出端阀套	1	CW617N铜	镀镍
3	输入端阀套	1	CW617N铜	镀镍
4	活塞	1	CW617N铜	镀镍
5	内侧支架	1	CW614N铜	-
6*	阀座架	1	316L不锈钢	-
7*	密封件	1	15%玻璃填料PTFE	-
8*	O形密封圈	1	NBR/EPDM/FKM	-
9*	密封圈环形螺母	1	CW614N铜	-
10**	唇形密封件	2	NBR/EPDM/FKM	-
11**	控制活塞O形圈	1	NBR/EPDM/FKM	-
12**	内测活塞O形圈	2	NBR/EPDM/FKM	-
13*	阀套O形密封圈	1	NBR/EPDM/FKM	-
14*	正面O形圈	2	NBR/EPDM/FKM	-
15**	O形圈支架	3	NBR/EPDM/FKM	-
16	封闭螺栓	8	A2-70	-
17	垫圈	1	A2（304不锈钢)	-
18	螺栓	1	A2-70	-
19	弹簧	1	301不锈钢	-
20	磁铁	1	塑料-铁	-

*主密封件替换套件。
**完整替换套件(包含主密封件替换套件)。

VIP EVO PN40 / 580 psi 替换套件代码

NBR		NBR密封件替换套件
DN [mm]	[inch]	主密封件替换套件	完整替换套件
10	3/8"	KGEB203	KGEB203C
15	1/2"	KGEB204	KGEB204C
20	3/4"	KGEB205	KGEB205C
25	1"	KGEB206	KGEB206C
32	1"1/4	KGEB207	KGEB207C
40	1"1/2	KGEB208	KGEB208C
50	2"	KGEB209	KGEB209C

EPDM		EPDM密封件替换套件
DN [mm]	[inch]	主密封件替换套件	完整替换套件
10	3/8"	KGEE203	KGEE203C
15	1/2"	KGEE204	KGEE204C
20	3/4"	KGEE205	KGEE205C
25	1"	KGEE206	KGEE206C
32	1"1/4	KGEE207	KGEE207C
40	1"1/2	KGEE208	KGEE208C
50	2"	KGEE209	KGEE209C

FKM		FKM密封件替换套件
DN [mm]	[inch]	主密封件替换套件	完整替换套件
10	3/8"	KGEV203	KGEV203C
15	1/2"	KGEV204	KGEV204C
20	3/4"	KGEV205	KGEV205C
25	1"	KGEV206	KGEV206C
32	1"1/4	KGEV207	KGEV207C
40	1"1/2	KGEV208	KGEV208C
50	2"	KGEV209	KGEV209C

替换套件不适用于承载氧化流体的VIP EVO产品。

运行图

压力/温度图表

流量/压力损失和公称系数图表

运行原理

气动截止阀VIP EVO是VIP阀门经过革新后的产品。VIP EVO整体而言是一台自动控制阀，在单台产品中即整合了截止机构(通过IN-OUT导通)和控制机构(A-B)。运行原理：活塞因控制流的压力而产生内部移动。活塞到达行程末端（VIP EVO为开/关阀）时，压住或松开密封座，即可打开或封闭截止流体的通路。鉴于密封件直接集成在阀座上，因此截止流体的压力即直接作用于阀座，而活塞移动所需的压力独立于截止流体。通过这种机制，可以有效控制阀门的重量和体积，同时确保阀门可以实现更多次的开闭操作。内部流体动力学经过专门研究，可以将湍流和压力丧失将至最低。

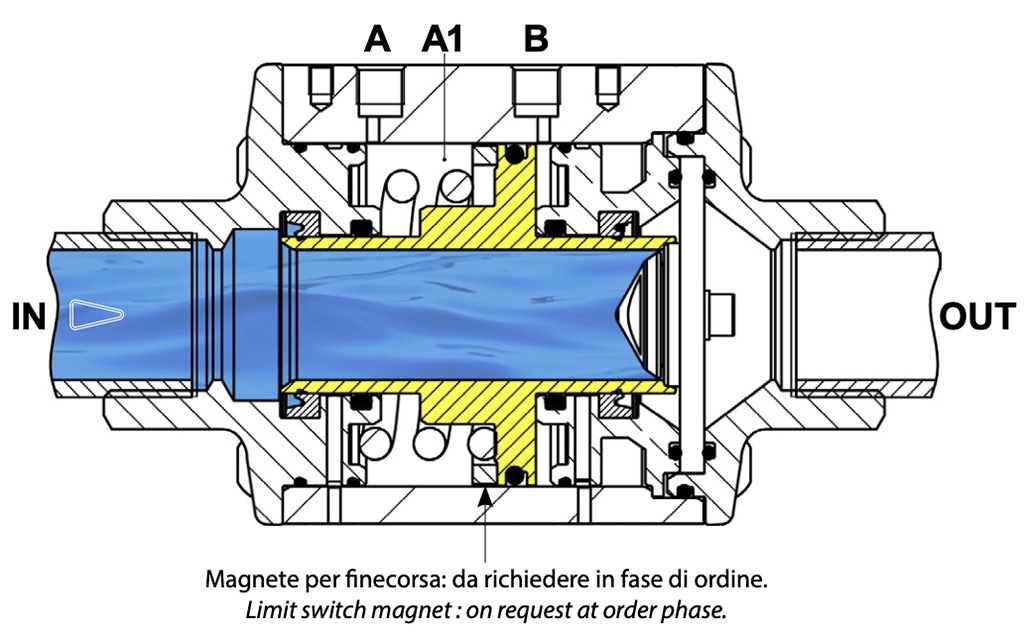

常闭阀门

SR单效 - 常闭弹簧安置在“A1”腔内，此时若处于无控制状态，活塞将直接接触密封阀座的密封件：优先位置即为封闭位置。

常开阀门

SR单效 - 常闭将空气送入控制孔“B”(孔“A”必须设置为排放)，活塞抵达行程末端时，距离密封阀座最远，此时的阀门处于开启状态。

SR单效 - 常开将空气送入控制孔“A”(孔“B”必须设置为排放)，活塞抵达行程末端时，压力直接作用于密封阀座上，此时的阀门处于封闭状态。

SR单效 - 常开弹簧安置在“B1”腔内，此时若处于无控制状态，活塞应远离密封阀座：优先位置即为开启位置。

DA双效将空气送入控制孔“A”(孔“B”必须设置为排放)，活塞抵达行程末端时，压力直接作用于密封阀座上，此时的阀门处于封闭状态。
磁力限位开关：请在下达订单时注明。

DA双效 将空气送入控制孔“B”(孔“A”必须设置为排放)，活塞抵达行程末端时，压力直接作用于密封阀座上，此时的阀门处于封闭状态。

磁力限位开关：请在下达订单时注明。
DA双效版本：内置防静电弹簧

NAMUR电磁阀
电磁阀	ER8188A2	ER8188A4	ER8188A5	ER8188C2	ER8188C4
电压	24V AC	115V AC	230V AC	24V DC	110V DC

NAMUR标准5/2电磁阀
电磁阀预置为：通过相应的电磁阀连接片，在5/2通道和3/2通道之间进行选择。
• 吸收功率（直流）：2.5 W
• 吸收功率（交流）：2 W
• 供电电压公差：±10%。
• 线圈绝缘等级：F。
• 连接器防护等级：IP 65。
• 电力连接：PG 9。
气源连接：1/4"接口；排放1/4"-ISO 228。
• 电磁阀最大压力：10 bar (145 psi)。
• 供应流体温度：-10℃~+80℃(14°F~176°F)。
• 环境温度：-10℃~+50°C(14°F~122°F)。

微型电磁阀
电磁阀	EP415024	EP415110	EP415220	EP412012	EP412024
电压	24V AC	115V AC	230V AC	12V DC	24V DC

紧凑式通用微型电磁阀
• 电磁阀直接与执行器的气体接口相连，无需任何转接件和固定螺栓。
• 配备线圈的3/2型电磁阀可匹配的电压如下所述：24-110-220V AC；12-24V DC。
• 起动吸收功率 - 交流：9 VA。
• 运行吸收功率 - 直流：5 W
• 运行吸收功率 - 交流：6 VA。
• 供电电压公差：±10%.
• 铜缆绝缘等级：H。
• 线圈绝缘等级：F。
• 连接器防护等级：IP 65。
• 电力连接：PG 9 (360°可定向)
• 气体设施连接：1/8" ISO 228(360°可定向)。
• 电磁阀最大压力：10 bar (145 psi)。
• 供应流体温度：-10℃~+50°C(14°F~122°F)。
• 环境温度：-10℃~+50°C(14°F~122°F)。
• 通径的公称直径 1.3 mm (0.05 in)。

限位开关

VIP EVO产品安装有磁力感应限位开关和LED信号灯，且配套组件可以实现其与多数外部圆周形接口之间的快速固定。用于侦测限位器通过位置的磁铁位于其内部，因此亦可在VIP EVO装配和未处于下一相位时独立安装。出于这一目的，选装限位器需要在下订单时提出。

限位开关技术数据
电动型号		REED (PNP/NPN)	REED (PNP)		HALL (PNP)		HALL (PNP)
触点类型		N.O.	N.O.		N.O.		N.O.
供电电压	V	5-120 AC/DC	5-50 AC/DC		10-30 DC		10-30 DC
AC整流输出电流	mA	100	350		-		-
DC整流输出电流	mA	100	500		100		100
防护等级		IP 67	IP 67		IP 69K		IP 67
环境温度	°C	-25/70	-25/+70		-25/+85		-25/+60
	°F	-13÷158	-13 ÷ +158		-13/185		-13/+140
电缆数量		2	3		3		3
电缆长度	m	2	2	0,3	2	0,3	2	0,3
	ft	6,56	6,56	1	6,56	1	6,56	1
连接类型		直连	直连	M12	直连	M12	直连	M12
ATEX类别		-	-		-		II 3D Ex tc IIIC T125°C Dc C
认证		CE/UKCA/UL/EAC/CCC	CE/UKCA/UL/EAC/CCC		CE/UKCA/UL/EAC		CE/UKCA/EAC
代码		FM7B7200	FM7B9200	FM7B9112	FM7C3200	FM7C3112	FM7A3200	FM7A3112
材质		聚酰胺高聚体/不锈钢
