ARES-ATENA气动阀门

下载 总目录
下载 执行器附件目录
解码MAGNUM & THOR
配置您的产品
下载不同格式的2D和3D文件
iconaDisegni
下载 下载销售条款
ARES-ATENA气动阀门
宏 气动阀
小类 直通式流量阀
子类 ARES-ATENA

配置 动力
申请详细信息
打印页面
  • 优点
  • 特性
  • 尺寸
  • 物料
  • 图表和起动扭矩
  • 规格
  • 附件
  • 文档

ARES

ARES-ATENA气动阀门 - 优点 - ARES

1.密封件直接安置在缸筒内(未安装于活塞部分）。
执行器和阀塞的连接行程更长，实现更高的阀座通道开度(更低的负荷损失）。
更低的密封损耗。

2.用于接合控制端头的螺纹连接筒(303不锈钢)
显著增强对外部因子的耐腐蚀性。

3.带有化学镀镍涂层(10-15μm)的金属活塞(尺寸自DN63起）。
得益于更强的表面硬化(700 -750 HV)工艺，显著降低活塞磨损。

4.弹簧预紧密封设计
封堵因轴的线性滑动磨损而形成的间隙，避免内容物外泄。
确保雪佛龙密封套件(V形)保持紧致，避免在温差显著的环境中出现内容物外泄。

5.2套雪佛龙密封套件(V形），分别位于弹簧的顶部(3层)和底部(5层）。
达到较高的循环次数后，仍能保持完美的密闭性。

6.传动轴
得益于传动轴表面的低粗糙度(0.1μm Ra），滑动更为顺畅，同时使密封件的磨损更低。

7.长通道
降低扰流，实现更佳的流体动态。

8.振荡/自动校正阀塞
与阀体上的阀座完美契合，带来最佳的密封性。

ATEX认证
可安装于潜在易爆的环境内。

PED认证
完全符合欧盟有关加压装置的安全条例。


ATENA

ARES-ATENA气动阀门 - 优点 - ATENA

1.密封件直接安置在缸筒内(未安装于活塞部分）。
执行器和阀塞的连接行程更长，实现更高的阀座通道开度(更低的负荷损失）。
更低的密封损耗。

2.用于接合控制端头的螺纹连接筒(303不锈钢)
显著增强对外部因子的耐腐蚀性。

3.弹簧预紧密封设计
封堵因轴的线性滑动磨损而形成的间隙，避免内容物外泄。
确保雪佛龙密封套件(V形)保持紧致，避免在温差显著的环境中出现内容物外泄。

4.2套雪佛龙密封套件(V形），分别位于弹簧的顶部(3层)和底部(5层）。
达到较高的循环次数后，仍能保持完美的密闭性。

5.传动轴
得益于传动轴表面的低粗糙度(0.1μm Ra），滑动更为顺畅，同时使密封件的磨损更低。

6.振荡/自动校正阀塞
与阀体上的阀座完美契合，带来最佳的密封性。

ATEX认证
可安装于潜在易爆的环境内。


一般特征：
符合EN 10226-1 Rp（ex ISO 7/1）的螺纹阀连接，用于Ares阀；用于Zeus阀的ISO 228/1。根据要求提供其他类型的攻击。
组装在任何位置：水平，垂直，倾斜。
双效版本的范围从3/8“到2”，单效通常从百叶窗的上方和下方关闭，单效通常从百叶窗的下方打开。
符合欧洲指令2014/68 /欧盟“ PED”。
订购时需要ATEX 2014/34 / 欧盟配置。
不同型号的驱动装置，各类阀门组合以及在阀塞上方或下方截止流体，使自动化阀门扩展出更多的型号。
下表中罗列了含有主要运行参数的标准型号产品。
基于阀门类型和上下游截止时的压力变化因子ΔP，即可找到驱动时所需的控制压力，以及相应的阀门代码。
选购：真空型号和氧气专用型号

控制的流体：
先导流体：润滑或干燥的压缩空气，气体和中性流体；
环境温度：-10°C至+ 60°C

截取的流体：
空气，水，酒精，油，燃料，盐溶液，蒸汽等...（但与A 351 CF8M或CuSn5Zn5Pb5-B兼容）
根据所选的尺寸和版本，工作压力为0到16/25 bar（180°C的蒸汽为0到10 bar）（请参阅以下页面）。
温度从-10°C到+ 180°C。
最大粘度600 cst（mm2/s）。

ARES

ARES-ATENA气动阀门 - 尺寸 - ARES

ARES 尺寸规格
DN [mm]
G * [inch]
执行器A
B
C
D
øE
F
ch. L
H
15
3/8”
Ø 50
190
156,5
169
44
70
85
25
12
15
1/2”
Ø 50
190
156,5
169
44
70
85
25
15
20
3/4”
Ø 50
195
160,5
176
44
70
95
31
16,3
20
3/4”
Ø 63
213
178,5
194,4
50,5
84,4
95
31
16,3
25
1”
Ø 50
200
164
183
44
70
105
38
19,5
25
1”
Ø 63
219
183
202
50,5
84,4
105
38
19,5
25
1”
Ø 90
259
223
242
66,2
116,4
105
38
19
32
1”1/4
Ø 50
208
167,5
191
44
70
120
47
19
32
1”1/4
Ø 63
226
185,5
209
50,5
84,4
120
47
19
32
1”1/4
Ø 90
266
225,5
249
66,2
116,4
120
47
18
32
1”1/4
Ø 110
302
261,5
285
77,4
140,6
120
47
18
40
1”1/2
Ø 63
231
191
218
50,5
84,4
130
54
18
40
1”1/2
Ø 90
271
231
258
66,2
116,4
130
54
20
40
1”1/2
Ø 110
307
266
294
77,4
140,6
130
54
20
50
2”
Ø 63
245
200
233
50,5
84,4
150
66
20
50
2”
Ø 90
285
241
274
66,2
116,4
150
66
20
50
2”
Ø 110
321
276
310
77,4
140,6
150
66
20
*根据要求提供带NPT螺纹的版本

ATENA Ø40端头

ARES-ATENA气动阀门 - 尺寸 - ATENA Ø40端头

ATENA 尺寸规格

CF8M版本
DN [mm]
G *[inch]
执行器
A
B
C
øD
E
FHch. L
15
3/8”
Ø 40
144
1211346139
65
1225
15
1/2”
Ø 40
144
1211346139
65
1125
20
3/4”
Ø 40
151
1281436139
75
1431
*根据要求提供带NPT螺纹的版本

ARES

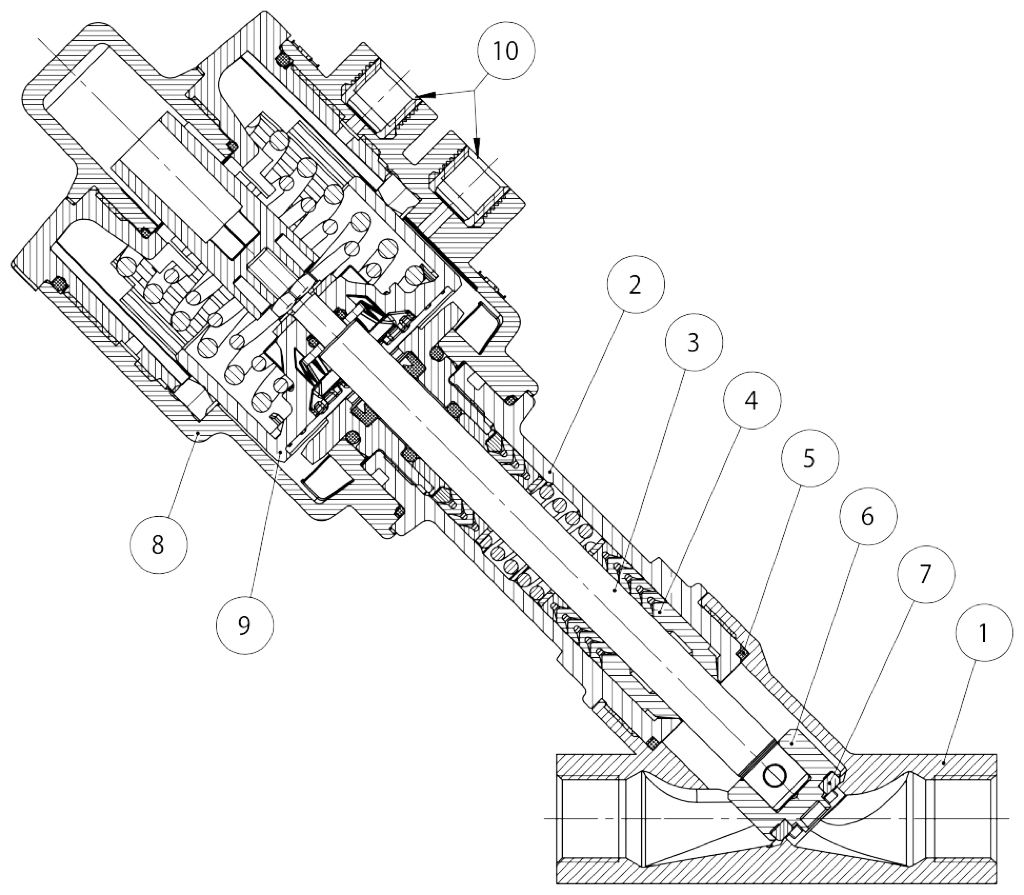

ARES-ATENA气动阀门 - 物料 - ARES

N°
ARES 材质
1
阀体
A351-CF8M (316 S.S.)
2
套筒
A351-CF8M (316 S.S.)
3
杆
316L S.S.
4*
杆密封
PTFE-CF
5*
物体密封
GRAPHITE
6
栓
316L S.S.
7
栓密封
PTFE
8
执行缸
聚酰胺 PA 66 + GF 30%
9
活塞
化学镍黄铜 (PBT + GF 20% testa ø40 - ø50)
10
螺纹刀片
303 S.S.

Namur plate (OPTIONAL)
PA66 +GF30%, brass inserts
*针对高纯度应用领域，可选装带有纯PTFE阀杆密封件和Peek阀体密封件的型号

ATENA

ARES-ATENA气动阀门 - 物料 - ATENA

N°
ATENA 材质
1
阀体
A351-CF8M (316 S.S.)
2
 套筒
A351-CF8M (316 S.S.)
3
杆
316L S.S.
4*
杆密封
PTFE-CF
5*
物体密封
GRAPHITE
6
栓
316L S.S.
7
栓密封
PTFE
8
  执行缸
聚酰胺 PA 66 + GF 30%
9
活塞
 PBT + GF 20%
10
螺纹刀片
303 S.S.
*针对高纯度应用领域，可选装带有纯PTFE阀杆密封件和Peek阀体密封件的型号

ARES

ARES-ATENA气动阀门 - 图表和起动扭矩 - ARES

ATENA

ARES-ATENA气动阀门 - 图表和起动扭矩 - ATENA

使用方法

ARES-ATENA气动阀门 - 规格 - 使用方法
ARES-ATENA气动阀门 - 附件 -

行程限制器
它允许您在打开期间限制阀门百叶窗的行程，从而调节流量。适用于所有版本。在常开单效果器版本中，它也可用作紧急手动控制。

控制
 A mm
代码
∅ 50 25,5
KLJL0016
∅ 63 21,5
KLJL0018
∅ 90 5,2
KLJL0021
∅ 1105,9
KLJL0023

不适用于机头 ∅ 40.

ARES-ATENA气动阀门 - 附件 -

手动紧急控制
使您可以在紧急情况下打开阀门（先导油不足，系统故障，先导信号不足等..）。适用于所有常闭型阀门。

控制
A
mm
代码
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

不适用于机头∅ 40

电试点 3/2 - 电磁阀 3/2 - 5/2

ARES-ATENA气动阀门 - 附件 - 电试点 3/2 - 电磁阀 3/2 - 5/2

控制电磁阀
3/2电磁先导直接安装。
阀体和线圈可旋转360°
标准手动控制。
安装相应的5/2和3/2功能底座（均已随附）的电磁阀（NAMUR标准）。
环境温度从-10°C到+ 50°C

电压
24 Vac115 Vac230 Vac24 Vdc
电试点
EP415024EP415110EP415220EP412024

电压
24 Vac115 Vac230 Vac24 Vdc
NAMUR电磁阀* ER8188A2ER8188A4ER8188A5ER8188C2
NAMUR接口KBNJ0001 Not available with ∅ 40 head

* 仅与NAMUR界面一起使用

ARES-ATENA气动阀门 - 附件 -

限位开关盒
​​​​带有两个机械或感应式限位开关的用于控制打开或关闭位置的信号盒适合安装在整个系列的带执行器∅50-∅63--90-∅110的阀门上。
可根据要求提供用于通过LED连接电磁阀和视觉指示器的端子。
防护等级IP 65
环境温度从-20°C到+ 70°C
电缆入口1 PG11
聚酰胺外壳材料带有透明的聚甲基丙烯酸酯盖。

控制
A
mm
∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

ARES-ATENA气动阀门 - 附件 -

Limit switch cap
The special cap has two grooves for fast attachment and adjustment of magnetic limit switches. REED and HALL effect type limit switches are available with free connection or already wired M12.
The cap has an IP68 protection rating.
Attention: to enable proper fixing in the limit switch housing, the visual indicator, when the valve is fully open, does not reach the end of the plug.

Kit codeHead size A mm
B mm
KFMJ16∅ 50 30
77
KFMJ18
∅ 63 26
87
KFMJ21
∅ 90 15
97
KFMJ23
∅ 1108107

Kit does not include limit switches, see below those available.

可用的限位开关类型

ARES-ATENA气动阀门 - 附件 -

NAMUR EExia感应式限位开关
额定电压：8V DC
功耗：驱动≤1 mA；释放≥3 mA
运行温度：-20℃~+70℃

配置
代码
1个限位器：阀门打开时处于高位
KSIN9A0xx
1个限位器：阀门打开时处于低位
KSIN9C0xx
2个限位器：阀门打开和关闭
KSIN920xx


ARES-ATENA气动阀门 - 附件 -

接近式限位开关
额定电压：10~30V DC
电流消耗：15 mA；
运行温度：-20℃~+70℃

配置 代码
1个限位器：阀门打开时处于高位
KSI09A0xx
1个限位器：阀门打开时处于低位
KSI09C0xx
2 个限位器：阀门打开和关闭
KSI0920xx

ARES-ATENA气动阀门 - 附件 -

机械式限位开关
高位限位：阀门打开
低位限位：阀门关闭
最大负载：5A 250V AC；1A 250V DC

配置
代码
2个限位器
KSM0C20xx

xx = Ø 控制端
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110
